STANDARD PARTSGNR Series
Rolled - Ball Screw (K-type)
| Model number | Screw diameter d | Lead l | Ball diameter Da | Root diameter dr | Turn × Circuit | Load rating | Axial clearance Max (mm) | Nut (Dimension) | Standard shaft length | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ca Kgf | Coa Kgf | Body | h1 | Max | Set hole | Oil hole | B | |||||||||||||
| W | L | h2 | X | Y | M | P1 | P2 | Q | ||||||||||||
| GNR-1605A | 16 | 5 | 3.175 (1/8") | 13.4 | 2.5×1 | 570 | 1190 | 0.07 | 34 | 35 | 13 | 31 | 26 | 22 | M5×0.8 (dp8) | 2 | 6 | M6 | 8 | 1000, 1500, 2000 |
| GNR-2005A | 20 | 5 | 3.175 (1/8") | 17.4 | 2.5×1 | 640 | 1520 | 0.07 | 48 | 35 | 17 | 38 | 35 | 22 | M6×1.0 (dp10) | 3 | 6 | M6 | 10 | 1000, 1500, 2000, 3000 |
| GNR-2010A | 10 | 4.763 (3/16") | 16.3 | 2.5×1 | 1120 | 2490 | 0.10 | 48 | 58 | 18 | 45 | 35 | 35 | M6×1.0 (dp10) | 0 | 10 | M6 | 10 | 1000, 1500, 2000, 3000 | |
| GNR-2505A | 25 | 5 | 3.175 (1/8") | 22.4 | 2.5×1 | 730 | 1970 | 0.07 | 60 | 35 | 20 | 44 | 40 | 22 | M8×1.25 (dp12) | 5 | 6 | M6 | 10 | 1000, 1500, 2000, 3000 |
| GNR-2510B | 10 | 6.350 (1/4") | 19.8 | 2.5×2 | 3150 | 7230 | 0.10 | 60 | 94 | 23 | 53 | 40 | 60 | M8×1.25 (dp12) | 0 | 10 | M6 | 11 | 1000, 1500, 2000, 3000 | |
| GNR-2806B | 28 | 6 | 3.969 (5/32") | 25.2 | 2.5×2 | 1890 | 5120 | 0.08 | 60 | 67 | 22 | 48 | 40 | 40 | M8×1.25 (dp12) | 0 | 8 | M6 | 12 | 1000, 1500, 2000, 3000 |
| GNR-3210B | 32 | 10 | 6.350 (1/4") | 26.8 | 2.5×2 | 3650 | 10550 | 0.10 | 70 | 94 | 26 | 60 | 50 | 60 | M8×1.25 (dp12) | 0 | 10 | M6 | 12 | 1000, 1500, 2000, 3000 |
| GNR-3610B | 36 | 10 | 6.350 (1/4") | 30.8 | 2.5×2 | 3870 | 11200 | 0.10 | 86 | 94 | 29 | 65 | 60 | 60 | M10×1.5 (dp16) | 0 | 10 | M6 | 17 | 1000, 1500, 2000, 3000 |

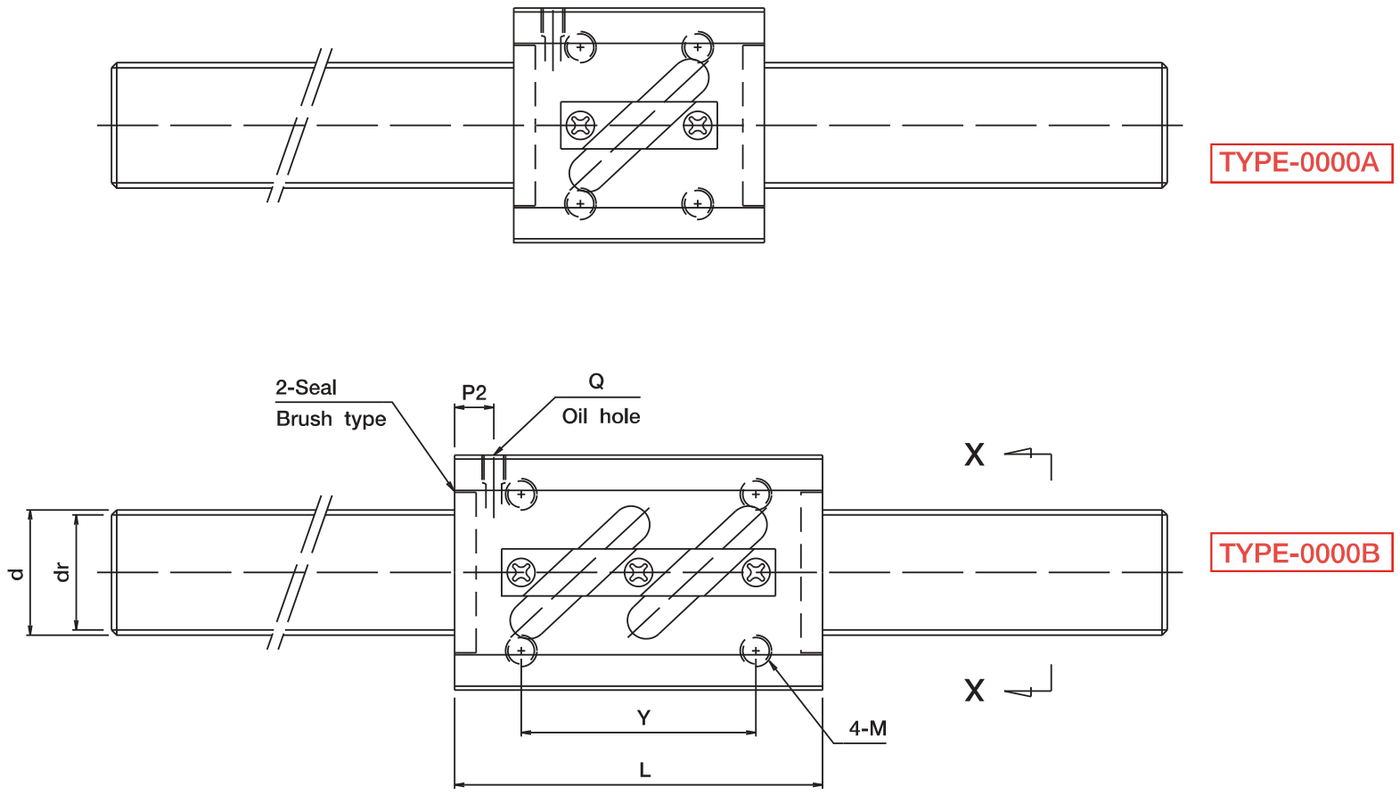

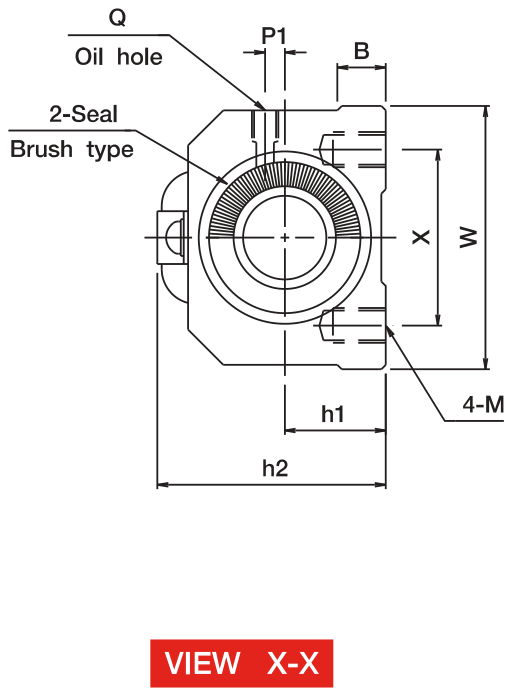

※ 전조 볼스크류 · K-type 사각 너트 직결형 (TYPE-0000A / 0000B) · 단위: 하중 Kgf, 치수 mm · 2D·3D 도면은 모델명 아래 버튼으로 내려받을 수 있습니다.
